您的位置：首頁 > 產品中心 > 自吸泵系列
自吸泵系列

ZS雙吸式自吸泵（分體式）

所屬分類：自吸泵系列
瀏覽次數：1813
二維碼：


添加時間：2022-12-14
簡要說明：
該泵可采用分體式與直聯式及便拆式三種結構，按類型又分為清水型、污水型兩大系列，于國內同類產品相比，具有結構簡單緊湊、振動小、自吸性能好、排污能力強、節能、使用維修方便等優點。

產品特點
該泵可采用分體式與直聯式及便拆式三種結構，按類型又分為清水型、污水型兩大系列，于國內同類產品相比，具有結構簡單緊湊、振動小、自吸性能好、排污能力強、節能、使用維修方便等優點。
產品概述
ZSL強自吸.高揚程.大流量.直聯式雙吸自吸泵是本公司根據市場需求而開發的一種全新結構的節能型雙吸自吸泵產品。ZSL強自吸.高揚程.大流量.直聯式雙吸自吸泵泵解決了單吸式自吸泵的軸向拉力大、自吸時間長、效率低等問題，具有吸程高、自吸時間短、使用效率高、節能效果顯著、運行平穩，使用壽命長等優點。AYZS清水型適用于輸送清水或輕度污水的場合，效率比污水型高，自吸性能好。AYZSW污水型泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，既不需要安裝底閥和灌引水，又可吸排含有顆粒固體和纖維等雜質的液體，可廣泛適用于市政排污工程、荷塘養殖、輕工、造紙、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。AYZSC型柴油機式雙吸自吸泵適用于各種復雜的應急搶險、消防等場合，不受電源、使用場地等因素的影響，可以移動作業，靈活性高。

性能參數

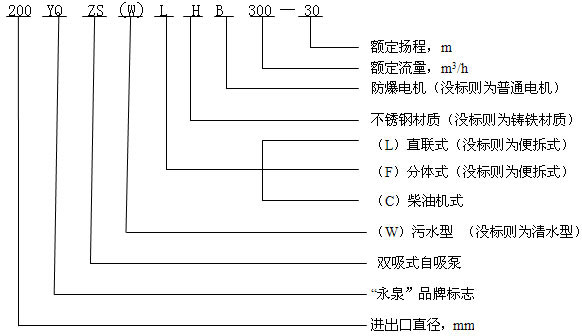

型號說明


ZSL強自吸.高揚程.大流量.直聯式雙吸自吸泵的使用范圍
1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200 ℃ 。
2、介質PH值鑄鐵材質為6～9，不銹鋼為2～13。
3、AYZSW污水型雙吸式自吸泵使用介質重度不超過1240kg/m3,污水型同型號泵揚程低于清水型10%
4、自吸高度不能超過規定值5～7米 ，吸入管長度為≤10m。
5、AYZSW污水型雙吸式自吸泵通過能力懸浮顆粒直徑約為泵口徑的20%，纖維長度泵口徑的5倍。

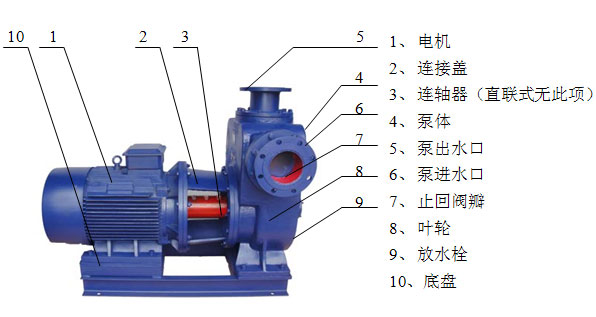

ZSL強自吸.高揚程.大流量.直聯式雙吸自吸泵的水泵結構圖

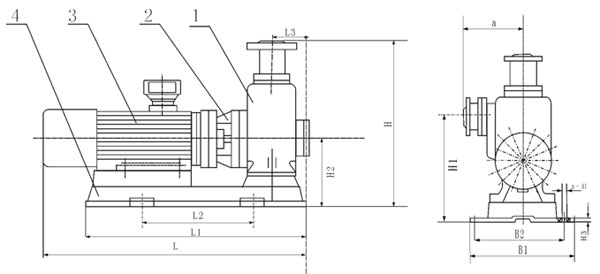

參數圖表

序號
型     號
流量
m3/h
揚程
m
效率
%
功率
kW
轉速n
r/min
汽蝕余量m
自吸高度m
自吸時間（S/5m）
重量
1
100ZSL80-10-4.2-4
80
10
68.1
4
1450
2.0
5.5
100
230
2
100ZSL100-12-5.5-4
100
12
74.3
5.5
1450
2.5
6.0
100
260
3
100ZSL100-15-7.5-4
100
15
68.1
7.5
1450
2.5
6.0
100
280
4
100ZSL100-20-11-4
100
20
66.1
11
1450
2.5
6.5
100
320
5
100ZSL100-25-15-4
100
25
60.6
15
1450
2.5
7.0
100
330
6
100ZSL100-30-18.5-4
100
30
58.9
18.5
1450
2.5
7.0
100
360
7
100ZSL100-40-22-2
100
40
66.1
22
2900
2.5
7.0
100
360
8
100ZSL100-50-30-2
100
50
60.6
30
2900
2.5
7.0
100
440
9
100ZSL100-60-37-2
100
60
63.1
37
2900
2.5
7.0
100
450
10
100ZSL100-70-45-2
100
70
60.6
45
2900
2.5
7.0
100
530
11
100ZSL100-80-45-2
100
80
64.6
45
2900
2.5
5.5
100
540
12
150ZSL150-10-7.5-4
150
10
68.1
7.5
1450
2.5
6.0
100
330
13
150ZSL150-15-11-4
150
15
69.7
11
1450
2.5
6.0
100
340
14
150ZSL150-20-15-4
150
20
68.1
15
1450
2.5
6.5
100
370
15
150ZSL150-25-18.5-4
150
25
69.0
18.5
1450
2.5
6.5
100
420
16
150ZSL150-30-22-4
150
30
69.7
22
1450
2.5
7.0
100
480
17
150ZSL150-35-30-4
150
35
63.6
30
1450
2.5
7.0
100
660
18
150ZSL150-40-37-4
150
40
63.6
37
1450
2.5
7.0
100
680
19
150ZSL150-50-45-4
150
50
67.2
45
1450
2.5
7.0
100
720
20
150ZSL150-40-37-2
150
40
63.1
37
2900
2.5
7.0
100
480
21
150ZSL150-50-45-2
150
50
60.6
45
2900
2.5
7.0
100
540
22
150ZSL150-65-55-2
150
65
64.4
55
2900
2.5
7.0
100
720
23
150ZSL150-80-75-2
150
80
62.3
75
2900
2.5
7.0
100
880
24
150ZSL200-11-11-4
200
11
68.1
11
1450
2.5
5.5
100
340
25
150ZSL200-15-15-4
200
15
68.1
15
1450
2.5
6.0 0
100
370
26
150ZSL200-18-18.5-4
200
18
66.3
18.5
1450
2.5
6.0
100
420
27
150ZSL200-22-22-4
200
22
68.1
22
1450
2.5
6.5
100
480
28
150ZSL200-27-30-4
200
27
65.4
30
1450
2.5
7.0
100
660
29
150ZSL200-32-37-4
200
32
62.8
37
1450
2.5
7.0
100
680
30
150ZSL200-40-45-4
200
40
63.7
45
1450
2.5
7.0
100
720
31
150ZSL200-50-55-4
200
50
65.2
45
1450
2.5
7.0
100
860
32
150ZSL200-40-45-2
200
40
64.6
45
2900
2.5
7.0
100
540
33
150ZSL200-50-55-2
200
50
66.1
55
2900
2.5
7.0
100
720
34
150ZSL200-65-75-2
200
65
63.0
75
2900
2.5
7.0
100
880
35
150ZSL200-80-90-2
200
80
64.6
90
2900
2.5
7.0
100
950
36
150ZSL250-50-55-4
250
50
69.7
55
1450
2.5
7.0
100
860
37
200ZSL250-12-15-6
250
12
68.1
15
960
3.0
5.5
120
480
38
200ZSL250-15-18-6
250
15
69.0
18
960
3.0
6.0
120
520
39
200ZSL250-20-22-4
250
20
72.9
22
1450
3.0
6.0 0
120
620
40
200ZSL250-25-30-4
250
25
66.8
30
1450
3.0
6.0
120
710
41
200ZSL250-30-37-4
250
30
69.3
32
1450
3.0
6.5
120
820
42
200ZSL250-40-45-4
250
40
71.2
45
1450
3.0
6.5
120
850
43
200ZSL250-45-55-4
250
45
69.7
55
1450
3.0
7.0
120
920
44
200ZSL250-55-75-4
250
55
62.4
75
1450
3.0
7.0
120
980
45
200ZSL250-65-90-4
250
65
65.6
90
1450
3.0
7.0
120
1030
46
200ZSL300-10-15-6
300
10
72.7
15
960
3.0
5.5
120
480
47
200ZSL300-12-18.5-6
300
12
70.7
18.5
960
3.0
6.0
120
520
48
200ZSL300-15-22-4
300
15
74.3
22
1450
3.0
6.0
120
620
49
200ZSL300-20-30-4
300
20
72.7
30
1450
3.0
6.5
120
710
50
200ZSL300-25-37-4
300
25
73.6
37
1450
3.0
6.5
120
820
51
200ZSL300-30-45-4
300
30
72.7
45
1450
3.0
6.5
120
850
52
200ZSL300-40-55-4
300
40
74.3
55
1450
3.0
7.0
120
920
53
200ZSL300-50-75-4
300
50
68.1
75
1450
3.0
7.0
120
980
54
200ZSL300-55-75-4
300
55
74.9
75
1450
3.0
7.0
120
980
55
200ZSL300-60-90-4
300
60
68.1
90
1450
3.0
7.0
120
1030
56
200ZSL350-8-15-6
350
8
63.6
15
960
3.0
5.0
120
580
57
200ZSL350-11-18.5-6
350
11
70.9
18.5
960
3.0
5.5
120
620
58
200ZSL350-13-22-4
350
13
70.4
22
1450
3.0
5.5
120
620
59
200ZSL350-17-30-4
350
17
67.6
30
1450
3.0
6.0
120
710
60
200ZSL350-22-37-4
350
22
66.7
37
1450
3.0
6.5
120
820
61
200ZSL350-28-45-4
350
28
69.8
45
1450
3.0
6.5
120
850
62
200ZSL350-35-55-4
350
35
71.4
55
1450
3.0
7.0
120
920
63
200ZSL350-42-75-4
350
42
66.8
75
1450
3.0
7.0
120
980
64
200ZSL350-50-90-4
350
50
66.2
90
1450
3.0
7.0
120
1030
65
200ZSL350-60-110-4
350
60
65.0
110
1450
3.0
7.0
120
1120
66
200ZSL400-9-18.5-6
400
9
66.3
18.5
960
3.0
5.0
120
620
67
200ZSL400-11-22-6
400
11
68.1
22
960
3.0
5.5
120
710
68
200ZSL400-15-30-4
400
15
68.1
30
1450
3.0
6.0
120
710
69
200ZSL400-20-37-4
400
20
69.3
37
1450
3.0
6.5
120
820
70
200ZSL400-25-45-4
400
25
71.2
45
1450
3.0
6.5
120
850
71
200ZSL400-30-55-4
400
30
69.9
55
1450
3.0
7.0
120
920
72
200ZSL400-40-75-4
400
40
68.4
75
1450
3.0
7.0
120
980
73
200ZSL400-48-90-4
400
48
68.4
90
1450
3.0
7.0
120
1030
74
200ZSL400-55-110-4
400
55
64.1
110
1450
3.0
7.0
120
1120
75
200ZSL400-65-132-4
400
65
63.1
132
1450
3.0
7.0
120
1160
76
250ZSL500-12-30-6
500
12
64.1
30
960
4.0
5.5
150
1070
77
250ZSL500-15-37-4
500
15
65.0
37
1450
4.0
6.0
150
1070
78
250ZSL500-20-45-4
500
20
71.2
45
1450
4.0
6.0
150
1110
79
250ZSL500-25-55-4
500
25
72.9
55
1450
4.0
6.5
150
1220
80
250ZSL500-30-75-4
500
30
64.1
75
1450
4.0
6.5
150
1310
81
250ZSL500-35-90-4
500
35
62.3
90
1450
4.0
6.5
150
1360
82
250ZSL500-40-90-4
500
40
71.2
90
1450
4.0
6.5
150
1360
83
250ZSL600-10-30-6
600
10
64.1
30
960
4.0
5.5
150
1070
84
250ZSL600-13-37.0-4
600
13
67.6
37
1450
4.0
6.0
150
1070
85
250ZSL600-16-45.0-4
600
16
68.4
45
1450
4.0
6.0
150
1110
86
250ZSL600-22-55.0-4
600
22
76.9
55
1450
4.0
6.5
150
1220
87
250ZSL600-27-75.0-4
600
27
69.2
75
1450
4.0
6.5
150
1310
88
250ZSL600-32-90.0-4
600
32
68.4
90
1450
4.0
6.5
150
1360
89
250ZSL600-40-110-4
600
40
69.9
110
1450
4.0
6.5
150
1450
90
250ZSL600-48-132-4
600
48
69.9
132
1450
4.0
6.5
150
1490
91
250ZSL600-55-160-4
600
55
66.1
160
1450
4.0
6.5
150
1550
92
300ZSL800-10-37-6
800
10
69.3
37
960
5.0
5.5
150
1260
93
300ZSL800-13-45-6
800
13
74.1
45
960
5.0
5.5
150
1350
94
300ZSL800-16-55-6
800
16
74.6
55
960
5.0
5.5
150
1390
95
300ZSL800-20-75-4
800
20
68.4
75
1450
5.0
6.0
150
1350
96
300ZSL800-26-90-4
800
26
74.1
90
1450
5.0
6.5
150
1390
97
300ZSL800-32-110-4
800
32
74.6
110
1450
5.0
6.5
150
1480
98
300ZSL800-37-132-4
800
37
71.9
132
1450
5.0
6.5
150
1520
99
300ZSL800-42-160-4
800
42
67.3
160
1450
5.0
6.5
150
1580
100
300ZSL1000-8-37-6
1000
8
69.3
37
960
5.0
5.5
150
1260
101
300ZSL1000-10-45-6
1000
10
71.2
45
960
5.0
5.5
150
1350
102
300ZSL1000-12-55-6
1000
12
69.9
55
960
5.0
6.0
150
1390
103
300ZSL1000-16-75-4
1000
16
68.4
75
1450
5.0
6.0
150
1350
104
300ZSL1000-20-90-4
1000
20
71.2
90
1450
5.0
6.5
150
1390
105
300ZSL1000-25-110-4
1000
25
72.9
110
1450
5.0
6.5
150
1480
106
300ZSL1000-30-132-4
1000
30
72.9
132
1450
5.0
6.5
150
1520
107
300ZSL1000-35-160-4
1000
35
70.1
160
1450
5.0
6.5
150
1580
108
350ZSL1200-7-37-6
1200
7
72.8
37
960
5.0
5.5
150
1280
109
350ZSL1200-9-45-6
1200
9
76.9
45
960
5.0
5.5
150
1370
110
350ZSL1200-11-55-6
1200
11
66.7
55
960
5.0
5.5
150
1420
111
350ZSL1200-13-75-4
1200
13
72.7
75
1450
5.0
6.0
150
1370
112
350ZSL1200-17-90-4
1200
17
76.9
90
1450
5.0
6.0
150
1420
113
350ZSL1200-22-110-4
1200
22
75.8
110
1450
5.0
6.5
150
1510
114
350ZSL1200-26-132-4
1200
26
72.1
132
1450
5.0
6.5
150
1540
115
350ZSL1200-30-160-4
1200
30
67.3
160
1450
5.0
6.5
150
1620
116
350ZSL1200-35-200-4
1200
35
71.5
200
1450
5.0
6.5
150
1710
117
350ZSL1500-5.5-37-6
1500
5.5
74.8
37
960
5.0
6.5
150
1280
118
350ZSL1500-7-45-6
1500
7
78.7
45
960
5.0
5.5
150
1370
119
350ZSL1500-9-55-6
1500
9
70.5
55
960
5.0
5.5
150
1420
120
350ZSL1500-11-75-4
1500
11
74.8
75
1450
5.0
6.0
150
1370
121
350ZSL1500-14-90-4
1500
14
74.3
90
1450
5.0
6.0
150
1420
122
350ZSL1500-17-110-4
1500
17
74.3
110
1450
5.0
6.5
150
1510
123
350ZSL1500-20-132-4
1500
20
72.9
132
1450
5.0
6.5
150
1540
124
350ZSL1500-25-160-4
1500
25
75.1
160
1450
5.0
6.5
150
1620
125
350ZSL1500-30-200-4
1500
30
72.1
200
1450
5.0
6.5
150
1710
126
350ZSL1500-35-220-4
1500
35
76.5
220
1450
5.0
6.5
150
1820
127
400ZSL1800-10-90-6
1800
10
64.1
90
960
5.0
5.5
150
1650
128
400ZSL1800-12-110-6
1800
12
63.0
110
960
5.0
6.0
150
1750
129
400ZSL1800-15-132-6
1800
15
65.6
132
960
5.0
6.5
150
1860
130
400ZSL1800-18-160-4
1800
18
64.9
160
960
5.0
6.5
150
1920
131
400ZSL1800-24-200-6
1800
24
69.2
200
960
5.0
6.5
150
2100
132
400ZSL1800-26-220-6
1800
26
68.2
220
960
5.0
6.5
150
2200
133
400ZSL1800-30-250-6
1800
30
69.2
250
960
5.0
6.5
150
2500
134
400ZSL1800-32-280-4
1800
32
68.2
280
1450
5.0
6.5
150
2400
135
400ZSL1800-35-315-4
1800
35
64.1
315
1450
5.0
6.5
150
2550
136
400ZSL2000-9-90-6
2000
9
64.1
90
960
5.0
5.5
150
1650
137
400ZSL2000-11-110-6
2000
11
64.1
110
960
5.0
6.0
150
1750
138
400ZSL2000-14-132-6
2000
14
68
132
960
5.0
6.0
150
1860
139
400ZSL2000-17-160-6
2000
17
68.1
160
960
5.0
6.5
150
1920
140
400ZSL2000-22-200-6
2000
22
70.5
200
960
5.0
6.5
150
2100
141
400ZSL2000-24-220-6
2000
24
69.9
220
960
5.0
6.5
150
2200
142
400ZSL2000-28-250-6
2000
28
71.8
250
960
5.0
6.5
150
2500
143
400ZSL2000-30-280-4
2000
30
71.2
280
1450
5.0
6.5
150
2400
144
400ZSL2000-32-315-4
2000
32
65.1
315
1450
5.0
6.5
150
2550
145
500ZSL2200-8-90-6
2200
8
62.7
90
960
5.0
5.5
150
1680
146
500ZSL2200-10-110-6
2200
10
64.1
110
960
5.0
5.5
150
1780
147
500ZSL2200-12-132-6
2200
12
64.1
132
960
5.0
6.0
150
1880
148
500ZSL2200-15-160-6
2200
15
66.1
160
960
5.0
6.5
150
1950
149
500ZSL2200-20-200-6
2200
20
70.5
200
960
5.0
6.5
150
2130
150
500ZSL2200-22-220-6
2200
22
70.5
220
960
5.0
6.5
150
2230
151
500ZSL2200-25-250-6
2200
25
70.5
250
960
5.0
6.5
150
2530
152
500ZSL2200-28-280-4
2200
28
70.2
280
1450
5.0
6.5
150
2450
153
500ZSL2200-30-315-4
2200
30
69.6
315
1450
5.0
6.5
150
2600





序號
型號
安裝尺寸
減振器規格
ZSL便拆式
ZSLL直聯式
L3
H
H1
H2
H3
a
B1
B2
n-d1
L
L1
L2
L
L1
L2
1
100ZSL80-10-4-4
900
820
600
750
670
500
130
900
610
320
20
220
350
300
4-φ18
JGD3
2
100ZSL100-12-5.5-4
950
850
650
800
700
500
130
900
610
320
20
220
350
300
4-φ18
JGD3
3
100ZSL100-15-7.5-4
980
850
650
830
700
500
130
900
610
320
20
220
350
300
4-φ18
JGD3
4
100ZSL100-20-11-4
1050
900
700
900
750
550
130
900
610
320
20
220
350
300
4-φ18
JGD3
5
100ZSL100-25-15-4
1100
920
700
950
770
550
130
1000
710
380
20
270
400
350
4-φ18
JGD3
6
100ZSL100-30-18.5
1120
920
700
970
770
550
130
1000
710
380
20
270
400
350
4-φ18
JGD3
7
100ZSL100-40-22-2
1120
920
700
970
770
550
130
900
610
320
20
220
400
350
4-φ18
JGD3
8
100ZSL100-50-30-2
1180
1000
800
980
800
600
130
900
610
320
20
220
400
350
4-φ18
JGD3
9
100ZSL100-60-37-2
1180
1000
800
980
800
600
130
900
610
320
20
220
400
350
4-φ18
JGD3
10
100ZSL100-70-45-2
1230
1050
850
1030
850
650
130
1020
710
400
20
270
450
400
4-φ18
JGD3
11
100ZSL100-80-45-2
1230
1050
850
1030
850
650
130
1020
710
400
20
270
450
400
4-φ18
JGD3
12
150ZSL150-10-7.5-4
950
850
650
850
700
500
130
1000
690
380
20
270
400
350
4-φ18
JGD4
13
150ZSL150-15-11-4
1050
900
700
900
750
550
130
1000
690
380
20
270
400
350
4-φ18
JGD4
14
150ZSL150-20-15-4
1100
920
700
950
770
550
130
1000
690
380
20
270
400
350
4-φ18
JGD4
15
150ZSL150-25-18.5
1120
950
750
970
800
600
130
1000
690
380
20
270
400
350
4-φ18
JGD4
16
150ZSL150-30-22-4
1150
950
750
1000
800
600
130
1000
690
380
20
270
400
350
4-φ18
JGD4
17
150ZSL150-35-30-4
1180
1050
850
980
850
650
155
1100
805
460
20
270
500
450
4-φ18
JGD4
18
150ZSL150-40-37-4
1200
1050
850
1000
850
650
155
1100
805
460
20
270
500
450
4-φ18
JGD4
19
150ZSL150-50-45-4
1230
1050
850
1030
850
650
155
1100
805
460
20
270
500
450
4-φ18
JGD4
20
150ZSL150-40-37-2
1180
1000
800
980
800
600
130
1000
710
400
20
270
450
400
4-φ18
JGD4
21
150ZSL150-50-45-2
1230
1050
850
1030
850
600
130
1000
710
400
20
270
450
400
4-φ18
JGD4
22
150ZSL150-65-55-2
1300
1150
950
1100
950
750
130
1000
710
400
20
270
450
400
4-φ18
JGD4
23
150ZSL150-80-75-2
1380
1250
1000
1180
1050
800
130
1000
710
400
20
270
450
400
4-φ18
JGD4
24
150ZSL200-11-11-4
1020
820
620
820
620
420
130
1000
690
380
20
270
400
350
4-φ18
JGD4
25
150ZSL200-15-15-4
1050
850
650
850
650
450
130
1000
690
380
20
270
400
350
4-φ18
JGD4
26
150ZSL200-18-18.5
1100
920
720
900
720
520
130
1000
690
380
20
270
400
350
4-φ18
JGD4
27
150ZSL200-22-22-4
1150
950
750
950
750
550
130
1000
690
380
20
270
400
350
4-φ18
JGD4
28
150ZSL200-27-30-4
1180
1000
800
980
800
600
130
1000
805
460
20
270
400
350
4-φ18
JGD4
29
150ZSL200-32-37-4
1200
1120
920
1000
920
720
155
1100
805
460
20
450
500
450
4-φ18
JGD4
30
150ZSL200-40-45-4
1230
1150
950
1030
950
750
155
1100
805
460
20
450
500
450
4-φ18
JGD4
31
150ZSL200-50-55-4
1300
1200
1000
1100
1000
800
155
1100
805
460
20
450
500
450
4-φ18
JGD4
32
150ZSL200-40-45-2
1230
1050
850
1030
850
650
130
1000
710
400
20
270
450
400
4-φ18
JGD4
33
150ZSL200-50-55-2
1300
1150
950
1100
950
750
130
1000
710
400
20
270
450
400
4-φ18
JGD4
34
150ZSL200-65-75-2
1380
1250
1050
1180
1050
850
130
1000
710
400
20
270
450
400
4-φ18
JGD4
35
150ZSL200-80-90-2
1450
1320
1120
1250
1120
920
130
1000
710
400
20
270
450
400
4-φ18
JGD4
36
150ZSL250-50-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
37
200ZSL250-12-15-6
1230
1000
800
1030
800
600
155
1140
785
440
20
450
450
400
4-φ18
JGD4
38
200ZSL250-15-18-6
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
39
200ZSL250-20-22-4
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
40
200ZSL250-25-30-4
1320
1080
900
1120
880
700
155
1160
805
460
20
450
500
450
4-φ18
JGD4
41
200ZSL250-30-37-4
1340
1120
900
1140
920
700
155
1160
805
460
20
450
500
450
4-φ18
JGD3
42
200ZSL250-40-45-4
1370
1150
950
1170
950
750
155
1160
805
460
20
450
500
450
4-φ18
JGD3
43
200ZSL250-45-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
44
200ZSL250-55-75-4
1460
1250
1050
1260
1050
850
155
1220
850
510
20
450
600
550
4-φ18
JGD4
45
200ZSL250-65-90-4
1520
1300
1100
1320
1100
900
155
1220
850
510
20
450
600
550
4-φ18
JGD4
46
200ZSL300-10-15-6
1230
1000
800
1030
800
600
155
1140
785
440
20
450
450
400
4-φ18
JGD4
47
200ZSL300-12-18.5-4
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
48
200ZSL300-15-22-4
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
49
200ZSL300-20-30-4
1320
1080
900
1120
880
680
155
1160
805
460
20
450
500
450
4-φ18
JGD4
50
200ZSL300-25-37-4
1340
1120
900
1140
920
700
155
1160
805
460
20
450
500
450
4-φ18
JGD4
51
200ZSL300-30-45-4
1370
1150
950
1170
950
750
155
1160
805
460
20
450
500
450
4-φ18
JGD4
52
200ZSL300-40-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
53
200ZSL300-50-75-4
1460
1250
1050
1260
1050
850
155
1220
850
510
20
450
600
550
4-φ18
JGD4
54
200ZSL300-55-75-4
1460
1250
1050
1260
1050
850
155
1220
850
510
20
450
600
550
4-φ18
JGD4
55
200ZSL300-60-90-4
1520
1300
1100
1320
1100
900
155
1220
850
510
20
450
600
550
4-φ18
JGD4
56
200ZSL350-8-15-6
1230
1000
800
1030
800
600
155
1140
785
440
20
450
450
400
4-φ18
JGD4
57
200ZSL350-11-18.5-6
1280
1050
850
1080
850
650
155
1140
785
460
20
450
450
400
4-φ18
JGD4
58
200ZSL350-13-22-6
1320
1080
900
1120
880
680
155
1140
785
460
20
450
450
400
4-φ18
JGD4
59
200ZSL350-17-30-4
1320
1080
900
1120
880
680
155
1160
805
460
20
450
500
450
4-φ18
JGD4
60
200ZSL350-22-37-4
1340
1120
900
1140
920
700
155
1160
805
460
20
450
500
450
4-φ18
JGD4
61
200ZSL350-28-45-4
1370
1150
950
1170
950
750
155
1160
805
460
20
450
500
450
4-φ18
JGD4
62
200ZSL350-35-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
63
200ZSL350-42-75-4
1460
1250
1050
1260
1050
850
155
1160
805
460
20
450
550
500
4-φ18
JGD4
64
200ZSL350-50-90-4
1520
1300
1100
1320
1100
900
155
1220
850
510
20
450
600
550
4-φ18
JGD4
65
200ZSL350-60-110-4
1670
1400
1200
1470
1200
1000
155
1220
850
510
20
450
600
550
4-φ18
JGD4
66
200ZSL400-9-18.5-6
1280
1050
850
1080
850
650
155
1140
785
440
20
450
450
400
4-φ18
JGD4
67
200ZSL400-11-22-6
1320
1080
900
1120
880
680
155
1140
785
440
20
450
450
400
4-φ18
JGD4
68
200ZSL400-15-30-4
1320
1080
900
1120
880
680
155
1160
805
460
20
450
500
450
4-φ18
JGD4
69
200ZSL400-20-37-4
1340
1120
900
1140
920
700
155
1160
805
460
20
450
500
450
4-φ18
JGD4
70
200ZSL400-25-45-4
1370
1150
950
1170
950
750
155
1160
805
460
20
450
500
450
4-φ18
JGD4
71
200ZSL400-30-55-4
1400
1200
1000
1200
1000
800
155
1160
805
460
20
450
550
500
4-φ18
JGD4
72
200ZSL400-40-75-4
1460
1250
1050
1260
1050
850
155
1160
805
460
20
450
550
500
4-φ18
JGD4
73
200ZSL400-48-90-4
1520
1300
1100
1320
1100
900
155
1220
850
510
20
450
600
550
4-φ18
JGD4
74
200ZSL400-55-110-4
1670
1400
1200
1470
1200
1000
155
1220
850
510
20
450
600
550
4-φ18
JGD4
75
200ZSL400-65-132-4
1670
1400
1200
1470
1200
1000
155
1220
850
510
20
450
600
550
4-φ18
JGD4
76
250ZSL500-12-30-6
1520
1270
800
1320
1070
600
230
1350
950
500
20
600
600
550
4-φ18
JGD4
77
250ZSL500-15-37-4
1520
1270
800
1320
1070
600
230
1350
950
500
20
600
600
550
4-φ18
JGD4
78
250ZSL500-20-45-4
1550
1300
850
1350
1100
650
230
1350
950
500
20
600
600
550
4-φ18
JGD4
79
250ZSL500-25-55-4
1600
1350
850
1350
1150
700
230
1350
950
500
20
600
600
550
4-φ18
JGD4
80
250ZSL500-30-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
20
600
600
550
4-φ18
JGD4
81
250ZSL500-35-90-4
1730
1430
950
1530
1230
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
82
250ZSL500-40-90-4
1730
1430
950
1530
1230
750
230
1420
1020
560
30
600
600
550
4-φ18
JGD4
83
250ZSL600-10-30-6
1520
1270
800
1320
1070
600
230
1350
950
500
30
600
600
550
4-φ18
JGD4
84
250ZSL600-13-37.0-4
1520
1270
800
1320
1070
600
230
1350
950
500
30
600
600
550
4-φ18
JGD4
85
250ZSL600-16-45.0-4
1550
1300
850
1350
1100
650
230
1350
950
500
30
600
600
550
4-φ18
JGD4
86
250ZSL600-22-55.0-4
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
87
250ZSL600-27-75.0-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
88
250ZSL600-32-90.0-4
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
89
250ZSL600-40-110-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
90
250ZSL600-48-132-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
91
250ZSL600-55-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
92
300ZSL800-10-37-6
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
93
300ZSL800-13-45-6
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
94
300ZSL800-16-55-6
1730
1430
950
1530
1230
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
95
300ZSL800-20-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
96
300ZSL800-26-90-4
1730
1430
950
1530
1230
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
97
300ZSL800-32-110-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
98
300ZSL800-37-132-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
99
300ZSL800-42-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
100
300ZSL1000-8-37-6
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
101
300ZSL1000-10-45-6
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
102
300ZSL1000-12-55-6
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
103
300ZSL1000-16-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
104
300ZSL1000-20-90-4
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
105
300ZSL1000-25-110-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
106
300ZSL1000-30-132-4
1880
1500
1050
1680
1300
850
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
107
300ZSL1000-35-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
108
350ZSL1200-7-37-6
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
109
350ZSL1200-9-45-6
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
110
350ZSL1200-11-55-6
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
111
350ZSL1200-13-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
112
350ZSL1200-17-90-4
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
113
350ZSL1200-22-110-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
114
350ZSL1200-26-132-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
115
350ZSL1200-30-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
116
350ZSL1200-35-200-4
2020
1600
1150
1820
1400
950
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
117
350ZSL1500-5.5-37-6
1600
1350
900
1400
1150
700
230
1350
950
500
30
600
600
550
4-φ18
JGD4
118
350ZSL1500-7-45-6
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
119
350ZSL1500-9-55-6
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
120
350ZSL1500-11-75-4
1680
1400
950
1480
1200
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
121
350ZSL1500-14-90-4
17300
1430
950
1530
1250
750
230
1350
950
500
30
600
600
550
4-φ18
JGD4
122
350ZSL1500-17-110-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
123
350ZSL1500-20-132-4
1880
1500
1050
1680
1300
850
230
1350
950
500
30
600
600
550
4-φ18
JGD4
124
350ZSL1500-25-160-4
19500
1550
1100
1750
1350
900
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
125
350ZSL1500-30-200-4
2020
1600
1150
1820
1400
950
230
1420
1020
560
30
660
650
600
4-φ18
JGD4
126
350ZSL1500-35-220-4
2100
1650
1200
1900
1450
1000
230
1420
1020
560
30
660
650
600
4-φ18
JGD4





安裝說明
1、安裝前應檢查機組緊固件有無松動現象，泵體流道內有無異物堵塞，以免電泵運行時損壞葉輪和泵體。
2、安裝時管路重量不應加在水泵上，應有各自的支承體、以免泵變形時影響運行性能和使用壽命。
3、如泵用于輸送熱水或其他高溫液體時，為了不使泵承受管路的熱變形，泵可以不固定底腳螺栓，當管路系統在熱漲冷縮時，使泵與管路同時移動。
4、為了維修方便使用，在泵的進出口管路應各裝上一只調節閥門及在泵進出口附近各安裝一只壓力表，以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命。



起動、運轉和停車

（一）起動、運行：

1、用手盤動電機風葉是否有卡住或異聲等現象，正常方可啟動。

2、打開上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需要灌引水。

3、關閉管道出口閥門，以減小啟動電流。接上電源試轉一下，從電機端看，為順時針轉向。（嚴禁反轉）

4、逐步調節出口閥的開度，盡量使泵在額定性能范圍內工作。
5、泵在運轉過程中，如發現有異常，應立即停機檢查排除。
6、檢查電機電流值及溫升是否符合要求范圍。

（二）停車
1、關閉泵輸出口管路閥門。
2、切斷電源，停止電機運行。
3、關閉進口閥。
4、泵長期停用時應放干儲液，天氣冷運冰點時如何用也應放干儲液，以免凍裂泵體。

常見故障分析及其排除方法

故障現象
原因分析
排除方法
泵不出水
1、泵體內未加儲液或儲液不足
1、加足
2、吸入管路漏氣
2、消除管路漏氣現象
3、電壓過低
3、調整電壓
4、吸程太高或吸入管路太長
4、降低吸程或縮短管路
5、電機運行方向不對
5、調整電機方向
6、缺相
6、檢查線路進行修復
7、抽送介質密度較大或粘度較高
7、用水沖稀降低濃度或降低粘度
8、揚程過高
8、改泵或降低揚程
泵出水不足
1、因使用不當、葉輪流道或吸入管路被堵塞
1、消防堵塞物
2、葉輪磨損嚴重
2、更換葉輪
3、密封圈損壞（口環處）
3、更換
泵噪音、振動過大
1、底腳不穩
1、加固
2、軸承磨損嚴重
2、更換軸承
電機發熱
1、流量過大，超載運行
1、關小出口閥
2、碰擦
2、檢查排除
3、軸承損壞
3、更換
4、電壓不足
4、穩壓
5、介質密度較大
5、稀釋介質,或改小葉輪
泵泄漏
1、聯接螺栓松動
1、固緊
2、密封件磨損
2、更換
3、泵體有砂孔或破裂
3、焊補或更換
4、密封面不平整
4、修整
首頁電話產品
友情鏈接： 自吸泵系列 潛水排污泵 潛水軸流泵
Copyright ? 河北永泉電機泵業制造有限公司 All Rights Reserved    網站制作：三金網絡    備案號：冀ICP備13004826號-3     冀公安備13068302000109號 網站地圖
